平面図・立面図・断面図の違いとは？各種設計図書の基礎知識と施工トラブルを防ぐ図面共有術

この記事では、ITエンジニアを200名以上抱え、システム開発を25年以上経験する弊社、DX部の佐々木舞美が、工務店・設計事務所のための「各種図面の基礎知識」と「図面共有による施工トラブル防止策」について解説いたします。

住宅建築には、間取りを示す図面から構造・設備に関するものまで、多種多様な図面（設計図書）が存在します。なかでも「平面図」と「立面図」は、施主様との打ち合わせで最も頻繁に使用される図面です。

しかし、建築の専門知識がない施主様にとって、2次元の平面図や立面図から立体的な完成イメージを正しく把握するのは容易ではありません。担当者側の説明不足や認識のズレがあると、着工後の「言った・言わない」のトラブルや大幅な手戻り・施工ミスにつながるリスクが高まります。

本記事では、住宅建築に必要な各種図面の基礎知識や種類、平面図・立面図・断面図の違いを分かりやすく解説します。さらに、施主様との意思疎通をスムーズにし、確認ミスや伝達漏れを防ぐための効果的な図面共有手法についてもご紹介します。

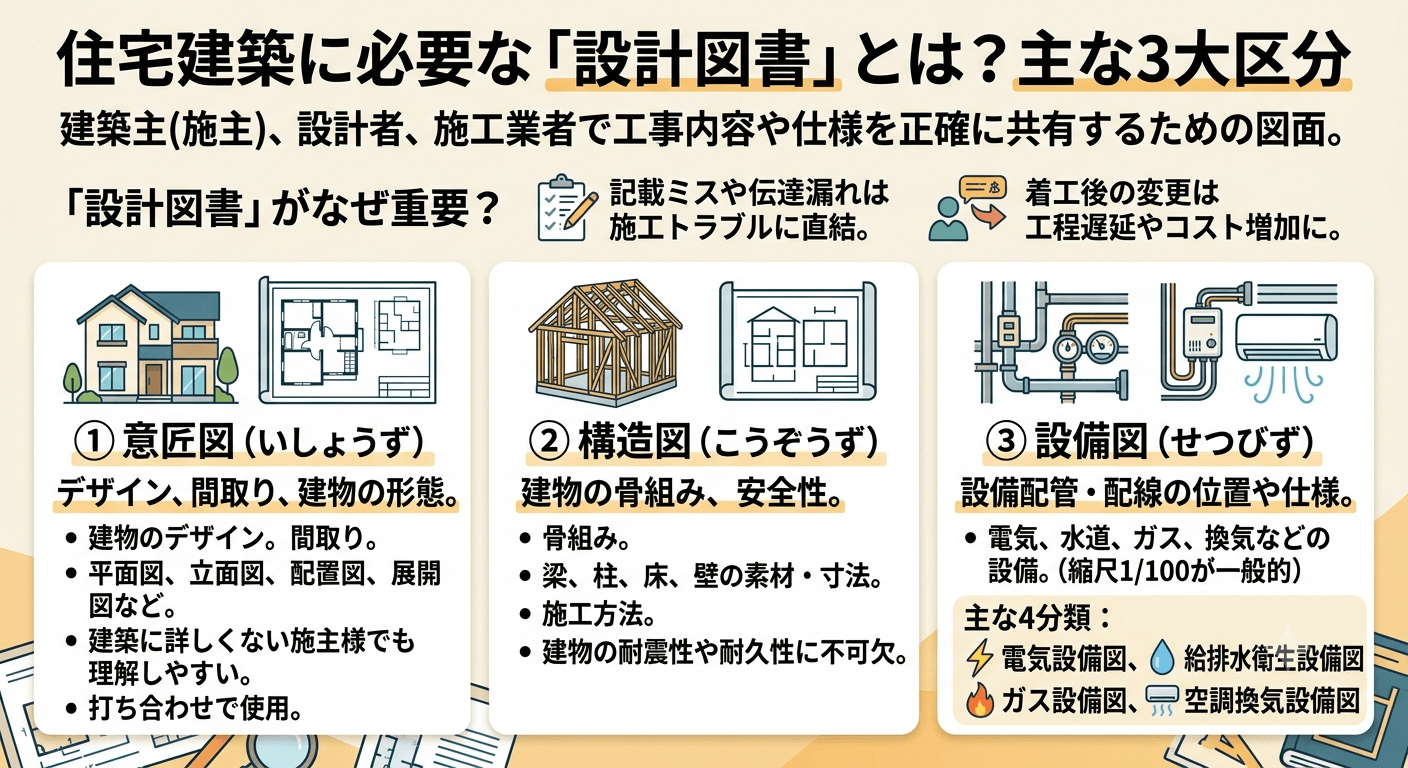

住宅建築に必要な「設計図書」とは？主な3大区分

住宅を建てる際には、建築主（施主）、設計者、施工業者の間で工事内容や仕様を正確に共有するための「設計図書（せっけいとしょ）」が必要です。

記載ミスや伝達漏れは施工トラブルに直結するうえ、着工後の変更は工程遅延やコスト増加を招きます。そのため、工務店や住宅メーカーの担当者は各図面の役割を正しく理解し、施工業者や施主様に丁寧に説明することが求められます。

建築図面は、大きく分けて「意匠図」「構造図」「設備図」の3つに分類されます。

① 意匠図（いしょうず）

建物の意匠（デザイン）、間取り、全体的な形態を表す図面です。平面図や立面図、配置図、展開図などが含まれます。建築に詳しくない施主様でも視覚的に理解しやすいのが特長で、打ち合わせでも中心的に使用されます。

② 構造図（こうぞうず）

建物の骨組みや安全性を表す図面です。梁・柱・床・壁の素材や寸法、施工方法などが細かく記載されています。建物の耐震性や耐久性を保つために不可欠な図面です。

③ 設備図（せつびず）

電気、水道、ガス、換気などの設備配管・配線の位置や仕様を記した図面（縮尺は1/100が一般的）です。主に以下の4つに分類されます。

• 電気設備図（スイッチやコンセントの位置、照明配線など）
• 給排水衛生設備図（水道管や排水管の配管経路など）
• ガス設備図（配管位置、ガスコックの位置など）
• 空調換気設備図（エアコン位置、換気扇・ダクトの設置位置など）

※住宅建築における設計図書（図面や仕様書）の定義や提出要件については、国土交通省「確認申請・審査マニュアル」などの公的ガイドラインにおいても細かく定められています。

【詳細一覧】押さえておくべき各種図面・資料の役割

住宅建築で実際に使用される代表的な図面と資料の解説です。

図面・資料名	概要・役割	主な記載内容・特徴
配置図	敷地と建物の位置関係を示した図面	敷地の形状・方位、接道状況、高低差、境界線、駐車場やカーポートの位置など（縮尺1/100）
断面図	建物内部を垂直に切断し、横から見た図面	階高、天井高、ロフトやスキップフロアの高さ関係など
矩計図（かなばかりず）	断面図をさらに詳細に拡大した図面	基礎の形状・高さ、天井裏・床下の構造、断熱材の納まりなど（縮尺1/30〜1/50）
基礎伏図（きそふせず）	建物の基礎構造を上から見た図面	基礎の立ち上がり位置、幅、高さ、アンカーボルトの位置など
外構図	建物以外の屋外造作物を示した図面（エクステリア図）	フェンス、門扉、テラス、アプローチ、庭、植栽など
仕上げ表	建物各部で使用する素材や製品をまとめた表	外部仕上げ表（外壁・屋根）、内部仕上げ表（壁クロス・床材・天井材の品番や色など）
仕様書	工事全体の品質や標準的な施工方法をまとめた書類	構造、使用材料、メーカー指定、施工基準など

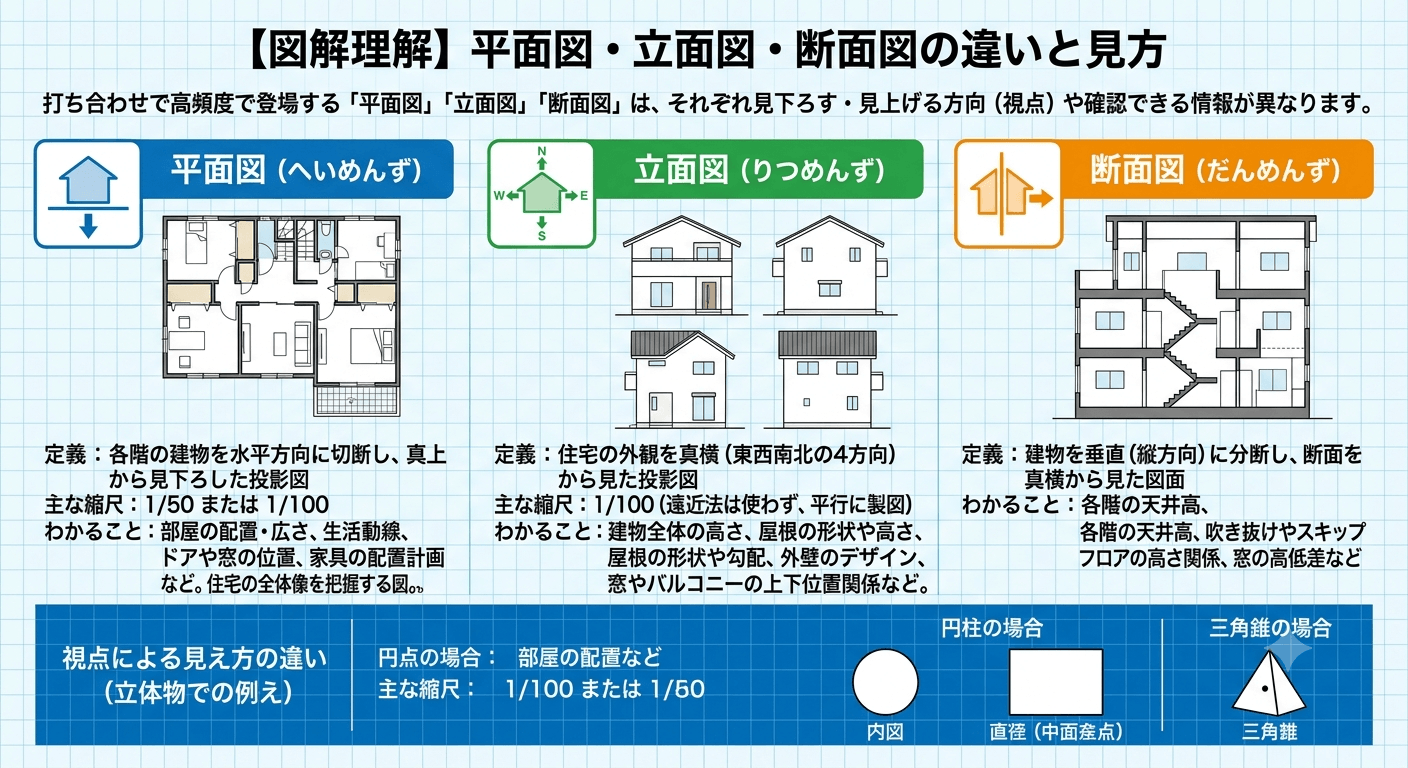

【図解理解】平面図・立面図・断面図の違いと見方

打ち合わせで高頻度で登場する「平面図」「立面図」「断面図」は、それぞれ見下ろす・見上げる方向（視点）や確認できる情報が異なります。

平面図（へいめんず）とは？

• 定義: 各階の建物を水平方向に切断し、真上から見下ろした投影図（「間取り図」とも呼ばれます）。
• 主な縮尺: 1/50 または 1/100
• わかること: 部屋の配置・広さ、生活動線、ドアや窓の位置、家具の配置計画など。住宅の全体像を把握する基礎となる図面です。

立面図（りつめんず）とは？

• 定義: 住宅の外観を真横（東西南北の4方向）から見た投影図（正面図・側面図）。
• 主な縮尺: 1/100（遠近法は使わず、平行に製図）
• わかること: 建物全体の高さ、屋根の形状や勾配、外壁のデザイン、窓やバルコニーの上下位置関係など。

断面図（だんめんず）とは？

• 定義: 建物を垂直（縦方向）に分断し、断面を真横から見た図面。
• わかること: 各階の天井高、吹き抜けやスキップフロアの高さ関係、窓の高低差など（平面図では読み取れない「縦方向の寸法関係」がわかります）。

視点による見え方の違い（立体物での例え）

同じ物体であっても、見下ろす角度や方向によって図面の形状は全く異なります。

• 円柱の場合: 平面図（上から見る）＝ 「円」 ／ 立面図（横から見る）＝ 「長方形」
• 三角錐の場合: 平面図（上から見る）＝ 「三角形（頂点あり）」 ／ 立面図（横から見る）＝ 「三角形」

このように、1つの図面だけでは立体構造を完全には理解できません。「平面図で横の広がりや動線を確認し、立面図や断面図で縦の高さや外観のバランスを確認する」というように、複数の図面をセットで見比べることが重要です。

住宅・建築パースの基本と作成者向け無料おすすめソフトを知りたい方は、
コチラの記事を参考にしてください「住宅・建築パースの基本と作成者向け無料おすすめソフトの紹介」

住宅建築の図面共有で起こりがちな課題と「トラブル」の原因

図面の解説を施主様に行う際、現場では以下のようなトラブルが頻繁に発生します。

1. 空間イメージのズレによる「完成後のクレーム」施主様が2Dの図面から立体空間をイメージできず、完成後に「思ったより天井が低い」「家具を置いたら狭くなった」という不満につながる。
2. 「言った・言わない」の言質トラブル打ち合わせ時の修正要望や仕様変更が口頭や手書きメモのままになり、図面や現場指示に反映されず施工ミスが起こる。
3. 最新図面の先祖返り・伝達漏れ変更前の古い図面で施工が進んでしまったり、営業・設計・現場監督・施工業者の間で最新情報が共有されていなかったりする。

これらの課題を解決するには、単に紙の図面を渡すだけでなく、誰が見ても直感的に理解でき、履歴がしっかり残る「図面共有プラットフォーム」の活用が不可欠です。

図面連動で「言った言わない」をゼロに！工務店向けアプリ「plantable」

図面共有のトラブル防止と打ち合わせの効率化を同時に実現するツールとしておすすめなのが、コミュニケーションアプリ「plantable（プランテーブル）」です。

平面図や立面図などの設計図書をクラウド上で共有し、図面上の気になった位置に直接コメントや写真を紐づけてやり取りできます。

plantableを活用する主なメリット

• 図面とコメントの「ピンポイント連動」で誤解を防ぐ「この窓のサイズを変更したい」「コンセントの位置をずらしたい」など、図面上の特定の場所を指定して話題を作成できるため、認識の相違が発生しません。
• ステータス管理で「対応漏れ」を徹底防止各話題に「検討中」「対応済」「見送り」などの進捗ステータスを設定可能。複数の変更要求があっても混同せず、未処理の案件が一目でわかります。
• 施主様・現場・設計間のスムーズな情報一元化施主様もアプリで簡単に図面やパースを確認・コメントできるため、メールやLINE、紙のメモなどに情報が分散するのを防ぎ、確認作業の時間を大幅に削減します。

施主様との意思疎通をスムーズにし、手戻りや打ち合わせコストを削減したい工務店・住宅メーカー様は、ぜひ導入をご検討ください。

【FAQ】設計図書・図面に関するよくある質問

まとめ

住宅建築には「意匠図」「構造図」「設備図」をはじめとする様々な設計図書が存在し、それぞれ異なる役割を持っています。施主様との打ち合わせで多用される「平面図」や「立面図」は、見る視点や確認できる情報が根本的に異なるため、セットで見比べながら説明することが大切です。

また、図面の伝達ミスや「言った・言わない」の不一致を防ぐには、設計図書とコメントが連動するコミュニケーションツール「plantable」などの専門アプリを活用するのが最も効果的です。スムーズな共有環境を整え、施主様との信頼関係構築と業務効率化を両立させましょう。

※設計図書の種類や業務範囲の標準的な定義については、建築士法第21条および公益社団法人 日本建築士会連合会「建築士法の業務と報酬基準」に基づいています。
